Чтобы самостоятельно сварить основной воротный конструктив сдвижных ворот фирма «Ворота Саратова» рекомендует купить комплектующие для откатных ворот производителей DorHan, ALUTECH и CAME.

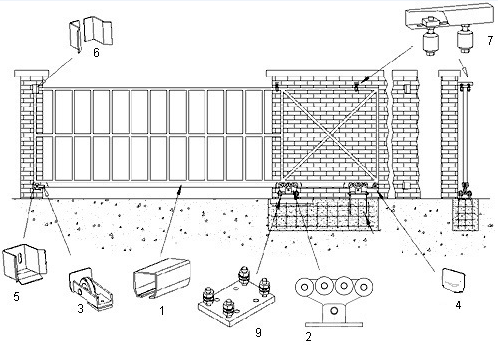

В процессе эксплуатации на ворота воздействуют нагрузка от силы ветра и силы собственного веса. Для обеспечения надежной, долговечной и безопасной работы ворот, комплектующие, входящие в их состав, должны выдерживать эти нагрузки. Конструкция ворот в целом должна удовлетворять требованиям жесткости и прочности. Минимальный, необходимый комплект, обеспечивающий работоспособность ворот изображен на рисунке

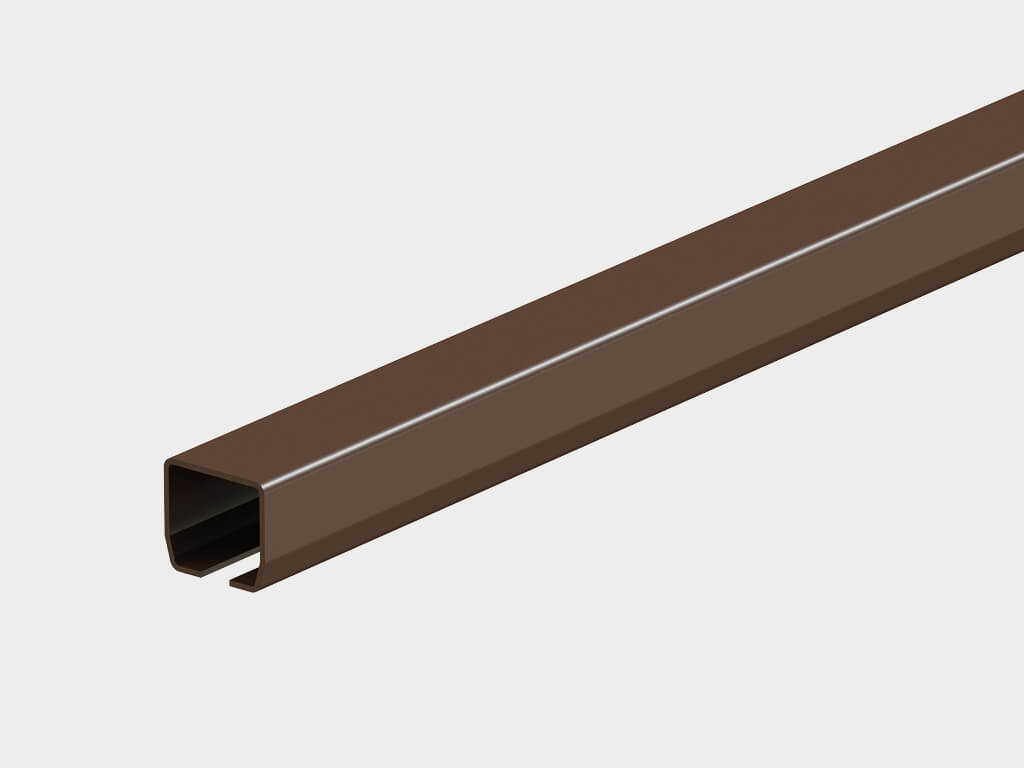

1. Балка стальная – 1 шт.
С помощью электросварки устанавливается на воротный конструктив в его нижней части. При взаимодействии балки и несущих подставок с роликами происходит движение воротного конструктива.
Основные размеры балок (ШхВхТолщина металла):
2. Несущие подставки с роликами – 2 шт.
Монтируются на бетоноплощадку, подготовленную заранее, которая располагается вне зоны проезжей части проема, на несущие подставки с роликами устанавливается готовый воротный конструктив.
3 и 4. Заглушка и опорный ролик – по 1 шт.
Монтируется на переднюю и заднюю часть балки. Служат защитой от осадкой для балки, с внутренней ее части, и предотвращают сход воротного конструктива с несущих подставок с роликами.
6,5. Ловушка верхняя и нижняя – по 1 шт.
Ловушки ставятся в начале проема, на столб для притвора. Способствуют уменьшению нагрузки на балку, когда основной конструктив ворот пребывает в закрытом состоянии, и способствуют снижению его качания при ветре.
7. Удерживающее устройство – 2 шт.
Ставится на столбы, удерживающие основной воротный конструктив. Служат для удерживания конструктива и предотвращает ее раскачивание и падение.
В КОМПЛЕКТ НЕ ВХОДЯТ:
9 - подставка регулировочная.
Рекомендуем к комплектующим для откатных ворот дополнительно приобретать подставки под несущие опоры с роликами. Подставки дают возможность регулировать основной воротный конструктив по высоте
Важно правильно купить комплект для откатных ворот, что бы сдвижные ворота были надежными и прослужили, как можно, дольше.
Изначально важно выбрать размер проема и то чем будет заполнен основной воротный конструктив.
Если Ваш проем составит от 3м до 5м и будет заполнен профилированным листом, металлическим штакетником, профилем жалюзи, металлосайдингом, поликарбонатом или минимальным набором кованных изделий или другими материалами, имеющими небольшой вес, то вполне будет достаточно комплектующих для откатных ворот с 71-ой балкой. Выбрать правильную длину балки можно следующим образом: размер проема делим на два и к данной величине, вновь, прибавляем полный размер проема, т.е. если проем 4м, то общая длинна конструктива ворот составит 6м, соответственно сюда подойдет 6-тиметровая балка. Сам конструктив можно сварить из профильных труб 60х40 и 40х20.
Если же проем более 5 м или при размере от 4м вы планируете заполнить конструктив ворот материалами из дерева, ковкой, сэндвич-панелью и прочими более тяжелыми материалами, то мы рекомендуем сварить ворота с применением комплектующих для откатных ворот с 95-ой балкой. Конструктив таких ворот сваривается из профильных труб 80х40 и 40х20.
